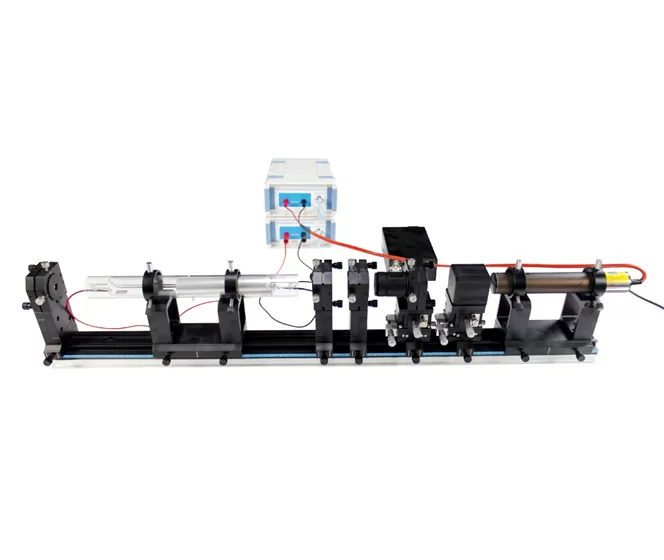

Das Design des vollständig offenen Hohlraums erleichtert das Verständnis der Lasers truktur und der Komponenten.
Schutzrohr über der primären Laser röhre und intern platzierte Anschlüsse verbessern die Sicherheit während des Gebrauchs.
Industrielle Gleise und einstellbare Halterungen, kombiniert mit einem optimierten optischen Pfad, erleichtern die Resonator anpassung und sorgen für eine stabile Strahl ausrichtung.
Die Laser röhre enthält Brewster-Fenster für die linear polarisierte Laser leistung.
Lasers truktur und Resonator ausrichtung verstehen.

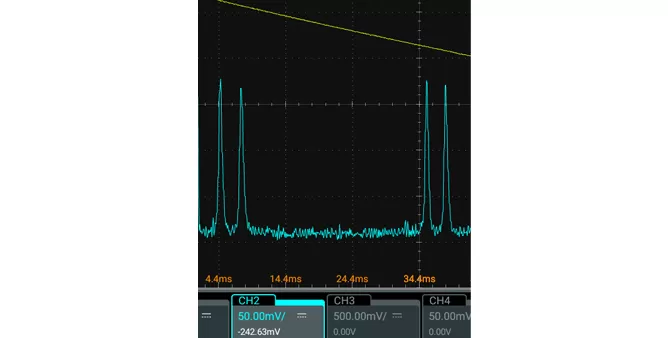

Messung und Analyse von Längs laser modi.
Überprüfen Sie die Polarisation des Lasers.
Nein. | Teile | Schlüssel parameter |
1 | Spur | Verstärkt, Länge 1000mm |
2 | Montage sockel | Breite 30mm |
3 | Bewegungs stufen | Φ 45mm, 2D Anpassung |
4 | Konkaver Spiegel | R = 1000mm |
5 | Plane Spiegel | R = ∞ |
7 | Laser-Schutzbrille | 632,8 nm, OD3 |
8 | Pilot Laser PSU | 1800 V, 5 mA |
9 | Primäre Laser-PSU | 2500 V, 8 mA |
Nein. | Teile | Modell | Qty. |
1 | Spur | BEM-5201-10 | 1 |
2 | Montage sockel | BEM-5204-30 | 5 |
3 | Kinematische optische Präzisions halterung, 2D | BEM-5203 | 4 |
4 | Konkaver Spiegel | BEM-5406 | 1 |
5 | Plane Spiegel | BEM-5407 | 1 |
6 | Membran, Φ 5 | BEM-5221-05 | 1 |
7 | F-P Kon fokales Scannen Inter fero meter | L100005 | 1 |
8 | Laser-Schutzbrille | BEM-5801 | 1 |
9 | Sägezahn wellen generator | BEM-5020 | 1 |
10 | Fotodetektor-Montage | BEM-5408 | 1 |
11 | Pilot Laser PSU | BEM-5018 | 1 |
12 | Primäre Laser-PSU | BEM-5019 | 1 |
13 | Laser halterung | BEM-5212 | 2 |
14 | Polarisator | BEM-5404 | 1 |
15 | Primär laser (mit Schutzs ch lauch) | BC-115006 | 1 |
16 | Pilot Laser | BC-115007 | 1 |
17 | Polarisator Adapter Ring | BC-121059 | 1 |
18 | 4-Draht-Verbindungskabel | BC-135014 | 1 |
19 | BNC-Kabel | BC-105076 | 2 |
20 | Netz kabel | BC-105075 | 3 |
21 | Lineare Bewegungs bühne</P> | M020005T1 | 2 |
BIM-7101U USB-Fotodioden-Leistungs messer
UI-5000 universelle Daten erfassungs schnitts telle
UI-5400 Capstone-Daten erfassungs software
Scanning-Interferometer-Controller-Software
